D10 SMΔRT
Mètres par Minute
Poids Max du Portail (Kg)
Cycle de Vie
Stockage de Télécommandes

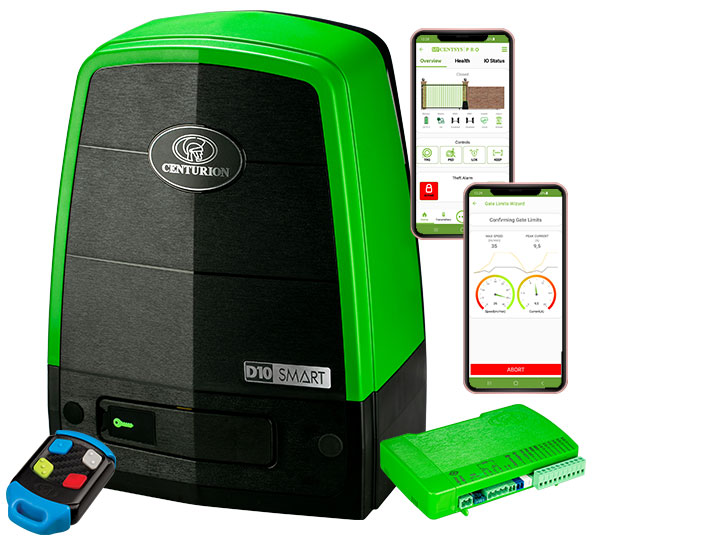

Moteur de Portail Coulissant D10 SMΔRT:
Conçu pour des Performances Intensives
Le moteur de portail coulissant D10 SMΔRT est spécialement conçu pour les applications à forte fréquentation. Il offre une fiabilité inégalée et une technologie de pointe pour répondre aux exigences des environnements commerciaux et industriels.
Capable de supporter des portails pesant jusqu’à 1000 kg, il est conçu pour effectuer jusqu’à 750 opérations par jour et atteindre une vitesse maximale de 26m/minute (variable en fonction de la charge). Il offre des performances constantes et puissantes jour après jour.
Application: Commerciale/Industrielle
Qu’est-ce qui Rend le D10 SMΔRT Unique ?
Conçu pour les Applications Intensives
Idéal pour les sites commerciaux et industriels, le D10 SMΔRT est conçu pour supporter jusqu’à 750 opérations quotidiennes, garantissant des performances fiables même dans des environnements exigeants.
Conçu pour les Portails Moyens et Lourds
Avec une capacité de supporter des portails pesant jusqu’à 1000kg, ce moteur offre des fonctionnalités robustes pour une grande variété d’applications.
Conception Durable de la Boîte de Vitesses
La boîte de vitesses en aluminium moulé sous pression avec revêtement en nylon, associée à un pignon en acier à 17 dents, est conçue pour les charges lourdes, garantissant une durabilité à long terme, même dans les environnements très exigeants.
Configuration Mécanique & Installation
- L’accès rapide aux pièces de fixation et le mécanisme de réglage de la hauteur facile à utiliser simplifient le processus d’installation.
- Un plateau annexe dédié permet de ranger les accessoires et les câbles de manière ordonnée pour un résultat professionnel.
- La boîte de vitesses préremplie d’huile garantit des performances fiables et durables.
Fonctionnalités de Sécurité Complètes
Le moteur de portail coulissant D10 SMΔRT offre une sécurité inégalée à vos clients grâce à:
- Une alarme anti-sabotage intégrée pour une tranquillité d’esprit optimale
- La compatibilité avec la Sirène SMΔRT qui permet une protection renforcée contre les accès non autorisés
- Une nouvelle cage de dissuasion contre le vol améliorée, dotée de trois supports supplémentaires pour un ancrage sécurisé, garantissant une défense maximale contre le vol
- Une intégration simple avec la gâche électrique de portail GLX900 qui offre une résistance à l’effraction de 900kg. La gâche électrique verrouille solidement le portail et empêche toute ouverture forcée dans un sens ou dans l’autre
Sécurité Renforcée
Le D10 SMΔRT est compatible avec les faisceaux de sécurité entièrement sans fil Photon SMΔRT, qui offrent une protection fiable dans un design élégant et sans câble.
Canaux Flexibles (E/S)
L’automate du D10 SMΔRT dispose de six canaux configurables, dont quatre peuvent être configurés individuellement comme entrées ou sorties à faible courant, et deux peuvent être configurés comme entrées ou sorties à courant élevé.
Capacité de Batterie Supérieure
Le D10 SMΔRT est équipé de 2 batteries de 12V, 7.2Ah1 2, ce qui en fait un système puissant de 24V. Il offre une force de traction plus élevée, une durée de vie prolongée de la batterie et une autonomie supérieure, garantissant un fonctionnement ininterrompu même en cas de coupures de courant.
Compatibilité avec le Bloc d'Alimentation SMΔRT
Le Bloc d’Alimentation SMΔRT révolutionnaire est la solution d’alimentation idéale pour les sites très fréquentés, ainsi que pour les installations où le réseau électrique est stable, avec la possibilité de faire fonctionner un portail directement à partir du réseau électrique. Il offre en outre une sécurité, une flexibilité et une tranquillité d’esprit accrues grâce à sa batterie de secours.
Conçu pour les Environnements Exigeants
Le D10 SMΔRT allie des performances puissantes à des fonctionnalités avancées pour offrir une fiabilité et de la valeur à long terme dans les environnements à cycle de service élevé.
Remarque Importante
- Les batteries sont des batteries au plomb scellées. Les batteries lithium-ion ne sont pas compatibles avec ce produit
- La capacité de la batterie peut être augmentée pour prolonger les temps de veille
Le moteur de portail coulissant D10 SMΔRT est le choix idéal pour les sites nécessitant des opérations intensives et des performances fiables. Installez-le en toute confiance, sachant que vous offrez à vos clients une solution conçue pour fonctionner de manière optimale à chaque fois.
Révolution de l'Expérience de l'Installateur
Téléchargez l'Application MyCentsys PRO
Simplifiez les installations, optimisez l'efficacité et gardez le contrôle grâce à l'application MyCentsys Pro, votre outil incontournable pour une configuration, des diagnostics et une gestion du système sans effort.
| Spécifications techniques | D10 SMΔRT | D10 TURBO SMΔRT | |
|---|---|---|---|
| Tension d'entrée | 90V - 240V AC +/-10% @ 50Hz 1 | 90V - 240V AC +/-10% @ 50Hz1 | |
| Consommation de courant (secteur) | 250mA | 250mA | |
| Courant de sortie du chargeur de batterie | 1.8A @ 27.4V +/-1% | 1.8A @ 27.4V +/-1% | |
| Nombre maximum d'opérations par jour | 750 3, 6 | 750 3, 6 | |
| Cycle de fonctionnement - secteur présent2, 3 | 45% | 25% | |
| Tension du moteur1 | 24V DC | 24V DC | |
| Alimentation du moteur | Alimenté par batterie (capacité standard - 2x 12V 7.2Ah) | Alimenté par batterie (capacité standard - 2x 12V 7.2Ah) | |
| Consommation de courant (moteur à charge nominale) | 8A | 10A | |
| Courants de puits d'entrée/sortie (consommation max. des accessoires) | |||
| I/O 1-4 | 100mA (24V) | 100mA (24V) | |
| I/O 5 et 6 | 3A (24V) impulsion 10s | 3A (24V) impulsion 10s | |
| Force de poussée du moteur - démarrage | 40Kgf | 24Kgf | |
| Force de poussée du moteur - nominale | 30Kgf | 18kgf | |
| Masse du portail - maximum | 1000Kg | 250kg8 | |
| Longueur du portail - maximum | 50m | 50m | |
| Vitesse du portail (varie selon la charge)4 | Jusqu'à 26m/min4 | Jusqu'à 45m/min8 | |
| Déverrouillage manuel | Verrouillable avec déverrouillage par clé | Verrouillable avec déverrouillage par clé | |
| Pignon d'entraînement | 17T Module 4 | 20T Module 4 | |
| Opérations en veille avec 2x batteries 7Ah | Économie d'énergie (15m/min 15kgf) Normal (26m/min 15kgf) | Économie d'énergie (15m/min 9kgf) Normal (45m/min 9kgf) | |
| Demi-journée2, 5, 6 | 118 | 63 | 189 | 130 | |
| Journée complète2, 5, 6 | 93 | 50 | 150 | 104 | |
| Détection de collision | Électronique | Électronique | |
| Plage de température de fonctionnement | -15°C à +50°C | -15°C à +50°C | |
| Type de récepteur intégré | Récepteur multicanal à saut de code avec ajout et suppression sélectifs | Récepteur multicanal à saut de code avec ajout et suppression sélectifs | |
| Capacité de stockage des codes du récepteur | 1500 Télécommandes7 | 1500 Télécommandes7 | |
| Fréquence du récepteur | 433.92MHz | 433.92MHz | |
| Indice de protection | IP54 | IP54 | |
| Masse de l'unité emballée (avec kit standard, hors crémaillère et batterie) | 13Kg | 13.5Kg | |
| Dimensions de l'emballage (avec kit standard, hors crémaillère et batterie) | 350mm de large x 282mm de profondeur x 470mm de haut | 350mm de large x 282mm de profondeur x 470mm de haut |
- Capable de fonctionner à partir d’une alimentation solaire
- Basé sur une température ambiante de 25 ° C et une unité (D10 SMART) non exposée à la lumière directe du soleil
- Basé sur une force de poussée de moteur inférieure à 50% des forces nominales (forces de démarrage et de fonctionnement)
- Les vitesses d’ouverture et de fermeture des portes peuvent être configurées pour fonctionner plus lentement en fonction des exigences de chaque installation
- Peut augmenter la capacité de la batterie pour des temps de veille plus longs
- Basé sur un portail de 4m, sans tous les accessoires
- Plusieurs boutons par télécommande peuvent être utilisés
- Référez-vous au tableau ci-dessous pour connaître la vitesse de portail recommandée du D10 TURBO SMΔRT pour des masses de portail spécifiées
