D20 SMΔRT
Mètres par Minute
Poids Max du Portail (Kg)
Cycle de Vie
Stockage de Télécommandes

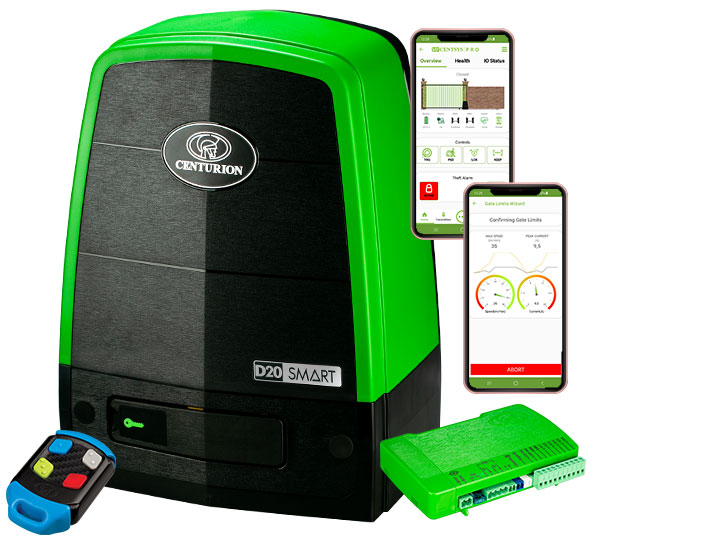

Moteur de Portail Coulissant D20 SMΔRT :
Conçu pour des Performances Intensives
Le moteur de portail coulissant D20 SMΔRT est conçu pour les applications industrielles et commerciales exigeantes, alliant des performances puissantes à la toute dernière technologie d’automatisation des accès.
Conçu pour les portails pesant jusqu’à 2000kg et nécessitant un fonctionnement robuste, il offre fiabilité, durabilité et facilité d’utilisation, le tout dans un seul moteur robuste. La vitesse de fonctionnement maximale du D20 SMΔRT est de 18 m/minute.
Application : Industrielle Lourde/Commerciale
Qu’est-ce qui Rend le D20 SMΔRT Unique ?
Conçu pour les Applications Intensives
Conçu pour les tâches les plus difficiles, le D20 SMΔRT est idéal pour les sites industriels et commerciaux. Il déplace sans effort des portails pesant jusqu’à 2000 kg.
Conception Durable de la Boîte de Vitesses
La boîte de vitesses en aluminium moulé sous pression avec revêtement en nylon est conçue pour les charges lourdes, garantissant une durabilité à long terme, même dans les environnements très exigeants.
Puissance à Couple Élevé
Le pignon à 13 dents offre un couple exceptionnel, facilitant le travail avec des portails lourds et garantissant un fonctionnement fiable dans toutes les conditions.
Configuration Mécanique & Installation
- L’accès rapide aux pièces de fixation et le mécanisme de réglage de la hauteur facile à utiliser simplifient le processus d’installation.
- Un plateau annexe dédié permet de ranger les accessoires et les câbles de manière ordonnée pour un résultat professionnel.
- La boîte de vitesses préremplie d’huile garantit des performances fiables et durables.
Fonctionnalités de Sécurité Complètes
Le moteur de portail coulissant D20 SMΔRT offre une sécurité inégalée à vos clients grâce à:
- Une alarme anti-sabotage intégrée pour une tranquillité d’esprit optimale
- La compatibilité avec la Sirène SMΔRT qui permet une protection renforcée contre les accès non autorisés
- Une nouvelle cage de dissuasion contre le vol améliorée, dotée de trois supports supplémentaires pour un ancrage sécurisé, garantissant une défense maximale contre le vol
- Une intégration simple avec la gâche électrique de portail GLX900 qui offre une résistance à l’effraction de 900kg. La gâche électrique verrouille solidement le portail et empêche toute ouverture forcée dans un sens ou dans l’autre
Sécurité Simplifiée
Le D20 SMΔRT est compatible avec les faisceaux de sécurité entièrement sans fil Photon SMΔRT, qui offrent une protection fiable dans un design élégant et sans câble.
Canaux Flexibles (E/S)
L’automate du D20 SMΔRT dispose de six canaux configurables, dont quatre peuvent être configurés individuellement comme entrées ou sorties à faible courant, et deux peuvent être configurés comme entrées ou sorties à courant élevé.
Capacité de Batterie Supérieure
Le D20 SMΔRT est équipé de 2 batteries de 12V, 7.21 2, ce qui en fait un système puissant de 24V. Il offre une force de traction plus élevée, une durée de vie de la batterie prolongée et une autonomie supérieure, garantissant un fonctionnement ininterrompu même en cas de coupures de courant.
Compatibilité avec le Bloc d'Alimentation SMΔRT
Le Bloc d’Alimentation SMΔRT révolutionnaire est la solution d’alimentation parfaite pour les sites très fréquentés, ainsi que pour les installations où le réseau électrique est stable, avec la possibilité de faire fonctionner un portail directement à partir du réseau électrique. Il offre en outre une sécurité, une flexibilité et une tranquillité d’esprit accrues grâce à sa batterie de secours.
Puissance Incomparable pour les Applications Industrielles
La conception robuste et les performances puissantes du D20 SMΔRT en font la solution ultime pour les environnements intensifs, offrant une fiabilité inégalée et de la valeur à long terme pour les sites exigeants.
Remarque Importante
- Les batteries sont des batteries au plomb scellées. Les batteries lithium-ion ne sont pas compatibles avec ce produit
- La capacité de la batterie peut être augmentée pour prolonger les temps de veille
Le moteur de portail coulissant D20 SMΔRT est le choix idéal pour les sites industriels et commerciaux. Il allie puissance, durabilité et fonctionnalités avancées pour répondre aux normes les plus élevées en matière d’automatisation des accès.
Révolution de l'Expérience de l'Installateur
Téléchargez l'Application MyCentsys PRO
Simplifiez les installations, optimisez l'efficacité et gardez le contrôle grâce à l'application MyCentsys Pro, votre outil incontournable pour une configuration, des diagnostics et une gestion du système sans effort.
| Spécifications techniques | D20 SMΔRT | |
|---|---|---|
| Tension d'alimentation | 90V - 240V CA +/-10% @ 50Hz1 | |
| Consommation de courant (secteur) | 250mA | |
| Sortie de courant du chargeur de batterie | 1.8A @ 27.4V +/-1% | |
| Nombre maximum d'opérations par jour | 750.2, 5 | |
| Facteur de service - secteur présent2, 3 | 45% | |
| Tension du moteur | 24V CC | |
| Alimentation du moteur | Alimenté par batterie (capacité standard - 2x 7,2Ah)3 | |
| Consommation de courant (moteur à charge nominale) | 9A | |
| Courants d'absorption des E/S (courant max. accessoires) | ||
| I/O 1-4 | 100mA (24V) | |
| I/O 5 et 6 | 3A (24V) impulsion 10s | |
| Force de poussée du moteur - démarrage | 52kgf | |
| Force de poussée du moteur - nominale | 39kgf | |
| Masse du portail - maximale | 2000kg | |
| Longueur du portail - maximale | 25m | |
| Vitesse du portail (varie en fonction de la charge)2, 5 | Jusqu'à 18m/min3 | |
| Déverrouillage manuel | Levier verrouillable avec déverrouillage par clé | |
| Pignon d'entraînement | Module 13T 4 | |
| Fonctionnement en veille avec 2 batteries 7,2Ah | Économie d'énergie (15m/min 20kgf) | Normal (18m/min 20kgf) | |
| Demi-journée2, 3, 4 | 101 | 55 | |
| Journée complète2, 3, 4 | 80 | 45 | |
| Détection de collision | Électronique | |
| Plage de température de fonctionnement | -15°C à +50°C | |
| Type de récepteur intégré | CENTURION à code tournant (chiffrement Keeloq) multicanal | |
| Capacité de stockage des codes du récepteur | 1500 télécommandes6 | |
| Fréquence du récepteur | 433.92MHz | |
| Indice de protection | IP54 | |
| Masse de l'unité emballée (avec kit standard, hors crémaillère et batteries) | 13kg | |
| Dimensions de l'emballage (avec kit standard, hors crémaillère et batteries) | 350mm de large x 282mm de profondeur x 470mm de haut |
1. Capable de fonctionner à partir d’une alimentation solaire
2. Basé sur une température ambiante de 25 ° C et une unité (D10 SMART) non exposée à la lumière directe du soleil
3. Basé sur une force de poussée de moteur inférieure à 50% des forces nominales (forces de démarrage et de fonctionnement)
4. Les vitesses d’ouverture et de fermeture des portes peuvent être configurées pour fonctionner plus lentement en fonction des exigences de chaque installation
5. Peut augmenter la capacité de la batterie pour des temps de veille plus longs
6. Basé sur un portail de 4m, sans tous les accessoires
7. Plusieurs boutons par télécommande peuvent être utilisés
